HSMT緊湊型掃描儀

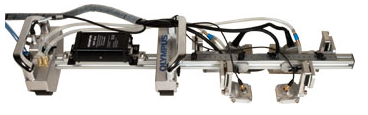

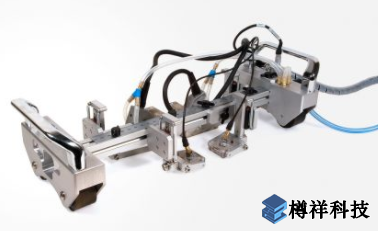

　　HSMT-Compact是一種手動單軸編碼掃描儀。特別是，它是輕薄的，也是通用的。可以在板上使用(***多4個探針)，并可在小于4.5 in。OD管的管道上進行圓周掃描。

　　HSMT-Compact是一款輕巧，小巧，通用的手動單軸編碼掃描儀。它可以使用 - ***多四個探針 - 板上和圓周掃描在管道上小至4英寸(4.5英寸)。掃描儀長度可以改變，框架可以延伸到車輪的極限之外，提供非常適合難以到達的位置(例如管道到組件焊接)的配置。

　　HSMT-Compact完成HSMT系列。HSMT-Flex和HSMT-X03設計用于建筑焊接檢測，HSMT-Compact專為維護焊接檢查而設計。

　　HSMT緊湊型套件包括：

• 　　帶手柄的掃描架
• 　　附加框架桿：400 mm(16 in。)和600 mm(24 in。)
• 　　四個磁性，塑料覆蓋的輪子
• 　　防水彈簧編碼器
• 　　OmniScan兼容編碼器，5米電纜
• 　　四個90°探頭支架支架
• 　　四個彈簧臂(SLA)
• 　　四個TOFD / PE磁軛(31.75 mm)
• 　　兩個相控陣軛(40毫米)
• 　　灌溉管道及配件
• 　　兩個公制/美***統治者
• 　　硬手提箱

　　注意：探頭和楔子不包括在基本套件中。

　　典型的配置包括兩個相控陣探頭和一對TOFD探頭，以符合ASME代碼。

　　其他配置包括：

• 　　1對TOFD探頭
• 　　2對TOFD探頭
• 　　2個PA探針

• 　 選項

　　手動水泵套件

　　水泵與掃描儀臍帶電纜兼容。它也可以與提供的管道一起使用。包括油箱，管道和Y分流器(部件號：OPIX105)。

　　TRPP 5810遠程噴氣機/前置放大器

　　具有LEMO®連接器的四通道40 dB遠程脈沖發生器/前置放大器，用于放大探頭和儀器輸出信號。使用TRPP 5810和復合探頭增強了TOFD檢測中的S / N比。

　特征

• 　　4 in。計劃管道(4.5 in。OD)或更大的周長掃描
• 　　磁輪將本機固定在鐵磁檢查表面上。
• 　　輕鋁框可定制長度
• 　　框架設計允許探頭定位在車輪外。
• 　　在管道或平面上***多支持4個探頭
• 　　探頭定位完全可調
• 　　***立彈簧式探頭支架
• 　　防水彈簧編碼器
• 　　可拆卸手柄
• 　　臍帶或掛繩連接孔
• 　　集成到掃描儀框架中的水歧管
• 　　公制/美尺在掃描儀上，便于探頭分離測量
